耐热电线80℃屏蔽电线

ASSSH 汽车用缠绕屏蔽电线

用 途 汽车的低压电路接配线,用于需要对电子电路,传感器导线等进行屏蔽的部分。

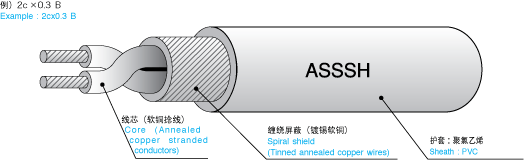

特 長 是线芯使用AVSS,对屏蔽部在屏蔽部将镀锡软铜 电线呈螺旋状编织而成的屏蔽电线。

构造及性能

点击图标,可显示标准色选定表。

电线种类 尺 寸 线芯 屏蔽 护套 参考重量
(g/m)
标准包装 标准长度
(m)
线芯种类 线芯根数 线芯捻线外径
(Approx.㎜)
种类 单线根数/
单线外径
(No./㎜)
厚度
(mm)
外径
(Approx.mm)
ASSSH SHE030 AVSS 0.3 1C 缠绕屏蔽 35/0.12 0.50 2.64 13 线把圈状 500
SHE050 AVSS 0.5 1C 40/0.12 0.50 2.84 16 线把圈状 500
SHE125 AVSS 1.25 1C 51/0.12 0.50 3.34 26 线把圈状 300
2SH030 AVSS 0.3 2C 2.80 58/0.12 0.50 4.04 24 线把圈状 300
2SH050 AVSS 0.5 2C 3.20 61/0.12 0.50 4.44 30 线把圈状 300
2SH085 AVSS 0.85 2C 3.60 62/0.12 0.50 4.84 38 线把圈状 300
2SH125 AVSS 1.25 2C 4.20 85/0.12 0.50 5.44 50 线把圈状 200
2SH200 AVSS 2.0 2C 5.20 89/0.12 0.50 6.44 69 线把圈状 200
3SH030 AVSS 0.3 3C 3.02 58/0.12 0.50 4.26 30 线把圈状 300
3SH050 AVSS 0.5 3C 3.45 69/0.12 0.50 4.69 39 线把圈状 300
3SH125 AVSS 1.25 3C 4.53 93/0.12 0.50 5.77 67 线把圈状 200
4SH030 AVSS 0.3 4C 3.38 80/0.12 0.50 4.62 37 线把圈状 300
4SH050 AVSS 0.5 4C 3.86 81/0.12 0.50 5.10 48 线把圈状 200
5SH030 AVSS 0.3 5C 3.78 85/0.12 0.50 5.02 46 线把圈状 200
5SH050 AVSS 0.5 5C 4.32 90/0.12 0.50 5.56 60 线把圈状 200
6SH030 AVSS 0.3 6C 4.20 91/0.12 0.50 5.44 54 线把圈状 200
6SH050 AVSS 0.5 6C 4.80 96/0.12 0.50 6.04 71 线把圈状 200
8SH030 AVSS 0.3 8C 5.10 99/0.12 0.50 6.30 71 线把圈状 200

标准色选定表

电线种类 尺 寸 护套颜色代码 线芯颜色
ASSSH
(AVSS)
SHE030 G W-R
P L
V W
W R-L
Y LG
SHE050 KH-51 LG
B G
BR W
G O
GR Y-R
L L
LG Y
O B
R R-L
SB W-R
SH050A B R
SHE125 B R
BR W
L B
2SH030 B B ・ W
BR R ・ L
L L ・ P
LG LG ・ V
2S030A B G ・ R
2S030B B BR ・ Y
2SH050 B O-L ・ W-L
B-53 B-W ・ W-G
BR W ・ B
G Y ・ G
GR L ・ B-W
O W ・ O
R BR ・ B-R
SB Y-G ・ Y-L
2S050A B LG ・ V
2S050B B BR ・ Y
2S050C B G ・ L
2SH085 B B ・ W
2S085E B R ・ G
2S085F B L ・ P
2S085G B L ・ G
2SH125 BR L-B ・ L-W
2SH200 B G-Y ・ G-R
B-1 R ・ B
3SH030 BR R-W ・ R-L ・ B
GR L ・ Y ・ G
3SH050 BR W ・ B ・ R
G L ・ Y ・ G
L W-L ・ L-G ・ O-L
O L-G ・ O-L ・ O
3SH125 B G ・ L ・ B
4SH030 B B ・ W ・ R ・ G
BR W ・ Y ・ R ・ BR
4SH050 BR W ・ B ・ R ・ G
5SH030 BR G ・ L ・ R ・ W ・ Y
5SH050 GR B ・ W ・ R ・ G ・ Y
L B ・ W ・ R ・ G ・ Y
6SH030 B L ・ W ・ R ・ G ・ Y ・ B
6SH050 GR W ・ W-L ・ L-Y ・ L-G ・ O-L ・ O
8SH030 B B ・ W ・ R ・ G ・ Y ・ BR ・ L ・ O

电线种类一栏中的(  )表示线芯种类。
护套颜色代码表示线芯颜色的差异。设定颜色的相关信息截止至2016年4月。
关于最新信息,请咨询本公司营业相关人员。
