额定温度100℃耐热电线

AVSSH 汽车用超薄壁型聚氯乙烯耐热低压电线

A : 汽车用低压电线   V : 聚氯乙烯   SS : 超薄壁型   H : 非交联耐热
发烟特性
用 途 在耐热性(100度)的环境下,用于汽车(4 轮,2 轮)低压电路配线。
特 长 AVSSH是非交联耐热型,实现与AVSSX相同的 耐热性(100度)的电线。
符合 JASO D608 标准

构造及性能

点击图标,可显示标准色选定表。

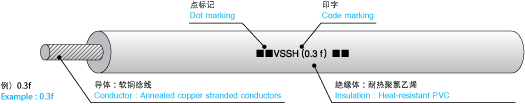

导体(软铜捻线) 绝缘体 成品外径
(㎜)
识别标记 额定温度
(℃)
*1
最大直流电阻
(20℃)
(mΩ/m)
参考重量
(g/m)
标准包装 标准长度
(m)
尺 寸 单线根数/
单线外径
(№/㎜)
截面积计算
(mm2
外径
(㎜)
厚度
(㎜)
标准 最厚 印字 点标记
0.3f 19/0.16 0.3820 0.8 0.3 1.4 1.5 0.3f 2pcs. 100 48.8 5 线把圈状 1,500
0.5f 19/0.19 0.5387 1.0 0.3 1.6 1.7 0.5f 1pc. 100 34.6 7 线把圈状 1,000
0.75f 19/0.23 0.7894 1.2 0.3 1.8 1.9 0.75f 2pcs. 100 23.6 10 线把圈状 1,000
1.25f 37/0.21 1.282 1.5 0.3 2.1 2.2 1.25f 1pc. 100 14.6 14 线把圈状 800

*1额定温度指累积通电时间10,000小时基准下的导体最高容许温度。

允许电流[A](JASO D609)

尺 寸 环境温度
20 30 40 50 60 70 80 90
0.3f 12 11 10 9 8 7 6 4
0.5f 15 14 13 12 10 9 7 5
0.75f 19 18 17 15 13 12 9 6
1.25f 26 24 23 21 18 16 13 9

允许电流指各种环境温度条件下,导体饱和温度达到容许的耐热温度。

标准色选定表

B BG BR G GR L LG O P R SB V W Y
黑色 米色 棕色 绿色 灰色 蓝色 浅绿色 橙色 粉红色 红色 天蓝色 紫色 白色 黄色

导体尺寸 0.3f

  辅条
B BG BR G GR L LG O P R SB V W Y
基础色 B
BG
BR
G
GR
L
LG
O
P
R
SB
V
W
Y

导体尺寸 0.5f

  辅条
B BG BR G GR L LG O P R SB V W Y
基础色 B
BG
BR
G
GR
L
LG
O
P
R
SB
V
W
Y

导体尺寸 0.75f

  辅条
B BG BR G GR L LG O P R SB V W Y
基础色 B
BG
BR
G
GR
L
LG
O
P
R
SB
V
W
Y

导体尺寸 1.25f

  辅条
B BG BR G GR L LG O P R SB V W Y
基础色 B
BG
BR
G
GR
L
LG
O
P
R
SB
V
W
Y

设定颜色的相关信息截止至2016年4月。
关于最新信息,请咨询本公司营业相关人员。
