额定温度100℃耐热电线

AVXTA 汽车用交联聚氯乙烯耐热低压电线

A : 汽车用低压电线   V : 聚氯乙烯   X : 交联    TA : 镀锡导体
发烟特性
用 途 在耐热性(100度)的环境下,用于汽车(4 轮,2 轮) 低压电路配线。
特 长 AVXTA 的构造与AVX相同,在导体上进行镀锡, 与AVX相比,是一种端子连接可靠性优异的电线。
符合 JASO D608 标准

构造及性能

点击图标,可显示标准色选定表。

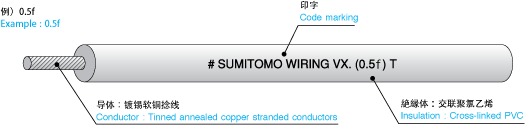

导体(镀锡软铜捻线) 绝缘体 成品外径
(mm)
识别标记 额定温度
(℃)
*1
最大直流电阻
(20℃)
(mΩ/m)
参考重量
(g/m)
标准包装 标准长度
(m)
尺 寸 单线根数/
单线外径
(No./mm)
截面积计算
(mm2)
外径
(mm)
厚度
(mm)
标准 最厚 印字
0.5f 20/0.18 0.5087 1.0 0.5 2.0 2.2 0.5f 100 38.6 8 线把圈状 1,000
0.75f 30/0.18 0.7630 1.2 0.5 2.2 2.4 0.75f 100 25.8 11 线把圈状 500
1.25f 50/0.18 1.273 1.5 0.6 2.7 2.9 1.25f 100 15.5 17 线把圈状 500
3 41/0.32 3.297 2.4 0.7 3.8 4.1 3 100 5.9 39 线把圈状 200

*1额定温度指累积通电时间10,000小时基准下的导体最高容许温度。

允许电流[A](JASO D609)

尺 寸 环境温度
20 30 40 50 60 70 80 90
0.5f 15 14 13 12 11 9 7 5
0.75f 19 18 17 15 14 12 10 7
1.25f 27 25 24 21 19 17 13 9
3 51 47 44 40 36 31 25 18

允许电流指各种环境温度条件下,导体饱和温度达到容许的耐热温度。

标准色选定表

B BG BR G GR L LG O P R SB V W Y
黑色 米色 棕色 绿色 灰色 蓝色 浅绿色 橙色 粉红色 红色 天蓝色 紫色 白色 黄色

导体尺寸 0.5f

  辅条
B BG BR G GR L LG O P R SB V W Y
基础色 B
BG
BR
G
GR
L
LG
O
P
R
SB
V
W
Y

导体尺寸 0.75f

  辅条
B BG BR G GR L LG O P R SB V W Y
基础色 B
BG
BR
G
GR
L
LG
O
P
R
SB
V
W
Y

导体尺寸 1.25f

  辅条
B BG BR G GR L LG O P R SB V W Y
基础色 B
BG
BR
G
GR
L
LG
O
P
R
SB
V
W
Y

导体尺寸 3

  辅条
B BG BR G GR L LG O P R SB V W Y
基础色 B
BG
BR
G
GR
L
LG
O
P
R
SB
V
W
Y

设定颜色的相关信息截止至2016年4月。
关于最新信息,请咨询本公司营业相关人员。
