额定温度80℃一般电线

CAVUS 汽车用压型导体型薄壁型聚氯乙烯低压电线(薄壁电线3 型)

C : 压型导体型   A : 汽车用低压电线   V : 聚氯乙烯   US : 超级薄壁型
发烟特性
用 途 用于汽车(4 轮,2 轮)低压电路配线。
特 长 CAVUS 使用了压型导体,以此谋求导体的细径化,而且,绝缘体加工得比AVSS 更薄,进一步实现 细径化。有助于实现裸导体线芯的轻量化,细径化。
符合 JASO D611

构造及性能

点击图标,可显示标准色选定表。

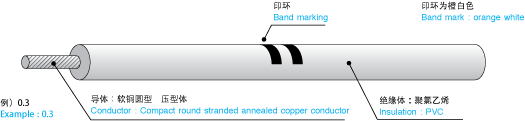

导体(软铜圆型压型体) 绝缘体 成品外径
(㎜)
识别标记 额定温度
(℃)
*1
最大直流电阻
(20℃)
(mΩ/m)
参考重量
(g/m)
标准包装 标准长度
(m)
尺 寸 单线根数/
单线外径
(№/㎜)
截面积计算
(mm2
外径
(㎜)
厚度
(㎜)
标准 最厚 印环
0.22 7/圆型压型 0.2199 0.55 0.2 0.95 1.05 80 84.4 3 包装盘式 6,000
0.3 7/圆型压型 0.3716 0.7 0.2 1.1 1.2 2pcs.(根) 80 50.2 4 线把圈状 2,000
0.5 7/圆型压型 0.5629 0.9 0.2 1.3 1.4 1pc.(根) 80 32.7 6 线把圈状 1,500
0.85 11/圆型压型 0.8846 1.1 0.2 1.5 1.6 2pcs.(根) 80 20.8 9 线把圈状 1,100
1.25 16/圆型压型 1.287 1.4 0.2 1.8 1.9 1pc.(根) 80 14.3 13 线把圈状 800

*1额定温度指累积通电时间10,000小时基准下的导体最高容许温度。

允许电流[A](JASO D609)

尺 寸 环境温度
20 30 40 50 60 70
0.22 7 6 5 5 4 2
0.3 9 8 8 6 5 4
0.50 13 11 10 9 7 5
0.85 17 15 14 12 10 7
1.25 22 20 18 16 13 9

允许电流指各种环境温度条件下,导体饱和温度达到容许的耐热温度。

标准色选定表

B BG BR G GR L LG O P R SB V W Y
黑色 米色 棕色 绿色 灰色 蓝色 浅绿色 橙色 粉红色 红色 天蓝色 紫色 白色 黄色

导体尺寸 0.22

  辅条
B BG BR G GR L LG O P R SB V W Y
基础色 B
BG
BR
G
GR
L
LG
O
P
R
SB
V
W
Y

导体尺寸 0.3

  辅条
B BG BR G GR L LG O P R SB V W Y
基础色 B
BG
BR
G
GR
L
LG
O
P
R
SB
V
W
Y

导体尺寸 0.5

  辅条
B BG BR G GR L LG O P R SB V W Y
基础色 B
BG
BR
G
GR
L
LG
O
P
R
SB
V
W
Y

导体尺寸 0.85

  辅条
B BG BR G GR L LG O P R SB V W Y
基础色 B
BG
BR
G
GR
L
LG
O
P
R
SB
V
W
Y

导体尺寸 1.25

  辅条
B BG BR G GR L LG O P R SB V W Y
基础色 B
BG
BR
G
GR
L
LG
O
P
R
SB
V
W
Y

设定颜色的相关信息截止至2016年4月。
关于最新信息,请咨询本公司营业相关人员。
