额定温度80℃一般电线

CPAVS 汽车用薄壁型聚氯乙烯低压电线(薄壁电线1 型)

A : 汽车用低压电线   V : 聚氯乙烯   S : 薄壁型
发烟特性
用 途 用于汽车(4 轮,2 轮)低压电路配线。
特 长 CPAVS 是AVS(f)的住友名称。
比AVS相比,具有优良的柔韧性。
符合 JASO D611

构造及性能

点击图标,可显示标准色选定表。

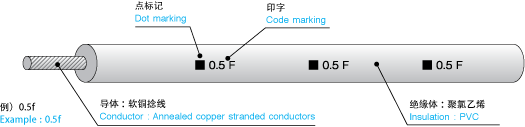

导体(软铜捻线) 绝缘体 成品外径(mm) 识别标记 额定温度
(℃)
*1
最大直流电阻
(20℃)
(mΩ/m)
参考重量
(g/m)
标准包装 标准长度
(m)
尺 寸 单线根数/
单线外径
(No./mm)
截面积计算
(mm2)
外径
(mm)
厚度
(mm)
标准 最厚 印字 点标记
0.5f 20/0.18 0.5087 1.0 0.5 2.0 2.1 0.5F 1pc. 80 36.7 8 线把圈状 800
0.75f 30/0.18 0.7630 1.2 0.5 2.2 2.3 0.75F 1pc. 80 24.4 11 线把圈状 800
1.25f 50/0.18 1.273 1.5 0.5 2.5 2.6 1.25F 1pc. 80 14.7 17 线把圈状 600
2f 37/0.26 1.964 1.8 0.5 2.8 2.9 2.0F 1pc. 80 9.50 24 线把圈状 500

*1额定温度指累积通电时间10,000小时基准下的导体最高容许温度。

允许电流[A](JASO D609)

尺 寸 环境温度
20 30 40 50 60 70
0.5f 14 13 11 10 8 5
0.75f 18 16 14 12 10 7
1.25f 24 22 20 17 14 10
2f 32 29 26 23 18 13

允许电流指各种环境温度条件下,导体饱和温度达到容许的耐热温度。

标准色选定表

B BG BR G GR L LG O P R SB V W Y
黑色 米色 棕色 绿色 灰色 蓝色 浅绿色 橙色 粉红色 红色 天蓝色 紫色 白色 黄色

导体尺寸 0.5f

  辅条
B BG BR G GR L LG O P R SB V W Y
基础色 B
BG
BR
G
GR
L
LG
O
P
R
SB
V
W
Y

导体尺寸 0.75f

  辅条
B BG BR G GR L LG O P R SB V W Y
基础色 B
BG
BR
G
GR
L
LG
O
P
R
SB
V
W
Y

导体尺寸 1.25f

  辅条
B BG BR G GR L LG O P R SB V W Y
基础色 B
BG
BR
G
GR
L
LG
O
P
R
SB
V
W
Y

导体尺寸 2f

  辅条
B BG BR G GR L LG O P R SB V W Y
基础色 B
BG
BR
G
GR
L
LG
O
P
R
SB
V
W
Y

设定颜色的相关信息截止至2016年4月。
关于最新信息,请咨询本公司营业相关人员。
