耐热电线100℃屏蔽电线

LE-SX 汽车用金属箔屏蔽电线

用 途 汽车的低压电路接配线,用于需要对电子电路,传感器导线等进行屏蔽的部分。
特 长 线芯使用AVSSX,在屏蔽部纵向添加金属箔的屏蔽电线。

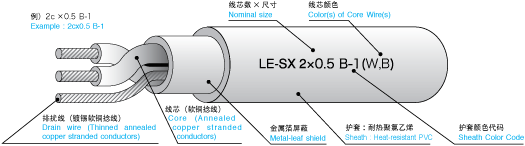

构造及性能

点击图标,可显示标准色选定表。

电线种类 尺 寸 线芯 排扰线 屏蔽 护套 参考重量
(g/m)
标准包装 标准长度
(m)
线芯种类 线芯根数 线芯捻线外径
(Approx.㎜)
单线根数/
单线外径
(No./㎜)
截面积计算
(mm2
种类 厚度
(mm)
外径
(Approx.mm)
LE-SX SHE050 AVSSX 0.5f 1C 20/0.18 0.509 銅箔带 0.55 3.70 19 线把圈状 300
2SH050 AVSSX 0.5f 2C 3.20 0.60 4.50 29 线把圈状 200
3SH050 AVSSX 0.5f 3C 3.45 0.73 5.00 40 线把圈状 200
4SH050 AVSSX 0.5f 4C 3.86 0.82 5.60 50 线把圈状 200
6SH050 AVSSX 0.5f 6C 4.80 0.75 6.40 69 线把圈状 200
2SH200 AVSSX 2f 2C 5.20 50/0.18 1.272 0.60 6.50 73 线把圈状 100

标准色选定表

电线种类 尺 寸 护套颜色代码 线芯颜色
LE-SX
(AVSSX)
SHE050 KH-1 W
KH-2 B
2SH050 B-1 W ・ B
B-2 L ・ P
B-6 L ・ B-W
B-8 R ・ G
B-9 W ・ O
B-10 L ・ G
2SH200 B-1 B ・ R
3SH050 L-1 B ・ W ・ R
4SH050 GR-1 B ・ W ・ R ・ G
6SH050 G-1 W ・ R ・ G ・ Y ・ BR ・ L
G-2 W ・ R ・ G ・ Y ・ B ・ L

电线种类一栏中的(  )表示线芯种类。
护套颜色代码表示线芯颜色的差异。 设定颜色的相关信息截止至2016年4月。
关于最新信息,请咨询本公司营业相关人员。
