耐热电线100℃屏蔽电线

SH-SH 汽车用缠绕屏蔽电线

用 途 汽车的低压电路接配线,用于需要对电子电路,传感器导线等进行屏蔽的部分。
特 长 是线芯使用AVSSH,对屏蔽部在屏蔽部将镀锡软铜电线呈螺旋状编织而成的屏蔽电线。

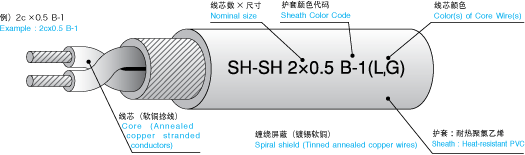

构造及性能

点击图标,可显示标准色选定表。

电线种类 尺 寸 线芯 屏蔽 护套 参考重量
(g/m)
标准包装 标准长度
(m)
线芯种类 线芯根数 线芯捻线外径
(Approx.㎜)
种类 单线根数/
单线外径
(No./㎜)
厚度
(mm)
外径
(Approx.mm)
SH-SH SHE050 AVSSH 0.5f 1C 缠绕屏蔽 40/0.12 0.50 2.84 16 线把圈状 500
2SH050 AVSSH 0.5f 2C 3.20 56/0.12 0.50 4.44 30 线把圈状 300
3SH050 AVSSH 0.5f 3C 3.45 69/0.12 0.50 4.69 39 线把圈状 300
4SH050 AVSSH 0.5f 4C 3.86 81/0.12 0.50 5.10 48 线把圈状 200

标准色选定表

电线种类 尺 寸 护套颜色代码 线芯颜色
SH-SH
(AVSSH)
SHE050 KH-1 W
KH-2 G
KH-3 Y
KH-4 L
KH-5 R-L
KH-6 W-R
2SH050 B-1 L ・ G
B-2 G ・ Y
B-3 R ・ W
B-4 W ・ W-R
B-5 W ・ R-L
B-6 W-L ・ BR-R
3SH050 L-1 L ・ Y ・ G
4SH050 GR-1 W ・ G ・ R-L ・ L

电线种类一栏中的(  )表示线芯种类。
护套颜色代码表示线芯颜色的差异。 设定颜色的相关信息截止至2016年4月。
关于最新信息,请咨询本公司营业相关人员。
