额定温度100℃耐热电线

TVSSH 汽车用超薄壁型聚氯乙烯耐热低压电线

T : 镀锡导体   V : 聚氯乙烯   SS : 超薄壁型   H : 非交联耐热
发烟特性
用 途 在耐热性(100度)的环境下, 用于汽车(4 轮,2 轮)低压电路配线。
特 长 TVSSH 的构造与AVSSH相同,在导体上进行镀锡,与AVSSH相比,是一种端子连接可靠性优异的电线。

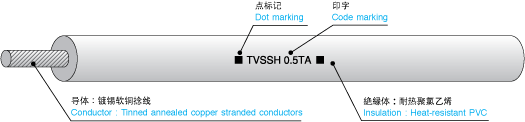

构造及性能

点击图标,可显示标准色选定表。

导体(镀锡软铜捻线) 绝缘体 成品外径(mm) 识别标记 额定温度
(℃)
*1
最大直流电阻
(20℃)
(mΩ/m)
参考重量
(g/m)
标准包装 标准长度
(m)
尺 寸
单线根数/
单线外径
(No./mm)
截面积计算
(mm2)
外径
(mm)
厚度
(mm)
标准 最厚 印字 点标记
0.5f 19/0.19 0.5387 1.0 0.3 1.6 1.7 0.5TA 1pc. 100 38.8 7 线把圈状 1,000

*1额定温度指累积通电时间10,000小时基准下的导体最高容许温度。

允许电流[A](JASO D609)

尺 寸 环境温度
20 30 40 50 60 70 80 90
0.5f 14 13 12 11 10 8 7 5

允许电流指各种环境温度条件下,导体饱和温度达到容许的耐热温度。

标准色选定表

B BG BR G GR L LG O P R SB V W Y
黑色 米色 棕色 绿色 灰色 蓝色 浅绿色 橙色 粉红色 红色 天蓝色 紫色 白色 黄色

导体尺寸 0.5f

  辅条
B BG BR G GR L LG O P R SB V W Y
基础色 B
BG
BR
G
GR
L
LG
O
P
R
SB
V
W
Y

设定颜色的相关信息截止至2016年4月。
关于最新信息,请咨询本公司营业相关人员。
