一般电线
LE-SS
耐热电线100℃屏蔽电线

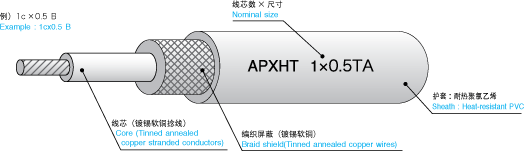

APXHT 汽车用低浮遊容量绝缘屏蔽电线（編組）
| 用 途 | 汽车的低压电路接配线，用于需要对电子电路，传感器导线等进行屏蔽的部分。 |
|---|---|
| 特 长 | 是一种线芯使用了低静电容量的交联聚乙烯电线，在屏蔽部将镀锡软铜电线呈交差状编织而成的屏蔽电线。 |
构造及性能
※
点击图标，可显示标准色选定表。
| 电线种类 | 尺 寸 | 线芯 | 屏蔽 | 护套 | 参考重量 (g/m) |
标准包装 | 标准长度 (m) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 线芯种类 | 线芯根数 | 外径 (㎜) |
线芯捻线外径 (Approx.㎜) |
种类 | 单线根数/打数 /单线外径 (No./㎜) |
厚度 (mm) |
外径 (Approx.mm) |
||||||
|
APXHT | SHE050 | ※1 | 1C | 2.0 | — | 编织屏蔽 | 4/16/0.12 | 0.40 | 3.45 | 19 | 线把圈状 | 300 |
| 2SH035 | 2C | 1.6 | 3.20 | 7/16/0.12 | 0.50 | 4.70 | 32 | 线把圈状 | 200 | ||||
| 2SH050 | 2C | 2.0 | 4.00 | 7/16/0.12 | 0.50 | 5.50 | 38 | 线把圈状 | 200 | ||||
| 4SH035 | 4C | 1.6 | 3.90 | 7/16/0.12 | 0.50 | 5.36 | 42 | 线把圈状 | 200 | ||||
＊1线为低静电容量型的交联聚乙烯绝缘线缆。
标准色选定表
| 电线种类 | 尺 寸 | 护套颜色代码 | 线芯颜色 |
|---|---|---|---|
| APXHT | SHE050 | B | N |
| 2SH035 | BR-1 | G ・ R | |
| L-1 | B ・ W | ||
| 2SH050 | BR | R ・ G | |
| SB | B ・ W | ||
| 4SH035 | L | B ・ W ・ R ・ G |
护套颜色代码表示线芯颜色的差异。设定颜色的相关信息截止至2018年4月。
关于最新信息，请咨询本公司营业相关人员。
