额定温度100℃耐热电线

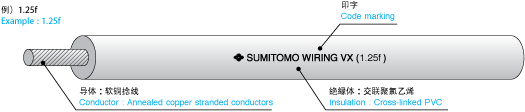

AVX 汽车用交联聚氯乙烯耐热低压电线

A : 汽车用低压电线　V : 聚氯乙烯 X : 交联
发烟特性

用　途	在耐热性(100度)的环境下，用于汽车（4 轮，2 轮）低压电路配线。
特　长	与 AV 相比，耐热性能得以提升。符合　JASO　D608　标准

构造及性能

※点击图标，可显示标准色选定表。

导体（软铜捻线）					绝缘体	成品外径(mm)		识别标记	额定温度 (℃) ＊1	最大直流电阻 (20℃) (mΩ/m)	参考重量 (g/m)	标准包装	标准长度 (m)
尺　寸		单线根数/ 单线外径 (No./mm)	截面积计算 (mm²)	外径 (mm)	厚度 (mm)	标准	最厚	印字	额定温度 (℃) ＊1	最大直流电阻 (20℃) (mΩ/m)	参考重量 (g/m)	标准包装	标准长度 (m)
	0.5f	20/0.18	0.5087	1.0	0.5	2.0	2.2	0.5f	100	36.7	8	线把圈状	1,000
	0.75f	30/0.18	0.7630	1.2	0.5	2.2	2.4	0.75f	100	24.4	11	线把圈状	500
	1.25f	50/0.18	1.273	1.5	0.6	2.7	2.9	1.25f	100	14.7	17	线把圈状	500
	2	26/0.32	2.091	1.9	0.6	3.1	3.4	2	100	8.81	25	线把圈状	300
	3	41/0.32	3.297	2.4	0.7	3.8	4.1	3	100	5.59	39	线把圈状	200

＊1 额定温度指累积通电时间10,000小时基准下的导体最高容许温度。

允许电流[A]（JASO D609）

尺　寸	环境温度
尺　寸	20	30	40	50	60	70	80	90
0.5f	16	15	13	12	11	9	8	5
0.75f	20	19	17	16	14	12	10	7
1.25f	28	26	24	22	20	17	14	10
2	38	36	33	30	27	23	19	13
3	52	49	45	41	37	32	26	18

※允许电流指各种环境温度条件下，导体饱和温度达到容许的耐热温度。

标准色选定表　

B

BG

BR

G

GR

L

LG

O

P

R

SB

V

W

Y

黑色

米色

棕色

绿色

灰色

蓝色

浅绿色

橙色

粉红色

红色

天蓝色

紫色

白色

黄色

导体尺寸 0.5f

辅条

B

BG

BR

G

GR

L

LG

O

P

R

SB

V

W

Y

基础色

B

●

●

●

●

●

●

●

●

BG

BR

●

●

●

●

G

●

●

●

●

●

●

GR

●

●

L

●

●

●

●

●

●

LG

●

●

●

●

O

●

●

●

●

P

●

●

●

●

●

R

●

●

●

●

SB

●

V

●

W

●

●

●

●

●

●

Y

●

●

●

●

●

●

返回页顶部

导体尺寸 0.75f

辅条

B

BG

BR

G

GR

L

LG

O

P

R

SB

V

W

Y

基础色

B

●

●

●

●

●

●

●

BG

BR

●

●

G

●

●

●

●

●

GR

●

L

●

●

●

●

LG

●

O

●

P

●

R

●

●

●

●

SB

●

V

W

●

●

●

●

●

Y

●

●

●

●

●

●

返回页顶部

导体尺寸 1.25f

辅条

B

BG

BR

G

GR

L

LG

O

P

R

SB

V

W

Y

基础色

B

●

●

●

●

●

●

BG

BR

●

G

●

●

●

●

GR

●

L

●

●

LG

O

●

P

●

R

●

●

●

●

SB

●

V

●

W

●

●

Y

●

●

返回页顶部

导体尺寸 2

辅条

B

BG

BR

G

GR

L

LG

O

P

R

SB

V

W

Y

基础色

B

●

●

●

●

●

BG

BR

●

G

●

GR

●

L

●

LG

O

●

P

R

●

●

●

SB

V

W

●

●

●

Y

●

●

返回页顶部

导体尺寸 3

辅条

B

BG

BR

G

GR

L

LG

O

P

R

SB

V

W

Y

基础色

B

●

●

●

●

BG

BR

●

G

●

GR

L

●

LG

O

●

P

R

●

●

SB

V

W

●

●

●

●

Y

●

设定颜色的相关信息截止至2018年4月。
关于最新信息，请咨询本公司营业相关人员。
