LE-SH：屏蔽电线：机动车线缆：住友电装株式会社

用　途	汽车的低压电路接配线，用于需要对电子电路，传感器导线等进行屏蔽的部分。

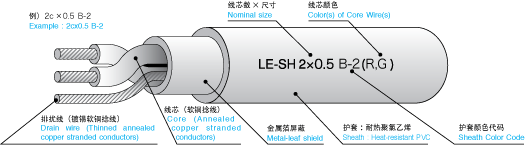

特　长	线芯使用AVSSH，在屏蔽部纵向添加金属箔的屏蔽电线。

※点击图标，可显示标准色选定表。

电线种类		尺　寸	线芯			排扰线		屏蔽	护套		参考重量 (g/m)	标准包装	标准长度 (m)
电线种类		尺　寸	线芯种类	线芯根数	线芯捻线外径 (Approx.㎜)	单线根数/ 单线外径 (No./㎜)	截面积计算 (mm²）	种类	厚度 (mm)	外径 (Approx.mm)	参考重量 (g/m)	标准包装	标准长度 (m)
	LE-SH	SHE050	AVSSH 0.5f	1C	—	20/0.18	0.509	銅箔带	0.60	3.80	21	线把圈状	300
		2SH050	AVSSH 0.5f	2C	3.20				0.60	4.50	30	线把圈状	200
		2SH075	AVSSH 0.75f	2C	3.60				0.60	4.90	32	线把圈状	200
		2SH125	AVSSH 1.25f	2C	4.20				0.60	5.50	47	线把圈状	200
		6SH030	AVSSH 0.3f	6C	4.20				0.75	5.80	57	线把圈状	200
		5SH125	AVSSH 1.25f	5C	5.90	50/0.18	1.272		0.60	7.20	104	线把圈状	100

电线种类	尺　寸	护套颜色代码	线芯颜色
LE-SH (AVSSH)	SHE050	KH-1	B
		KH-2	W
		KH-3	R-L
	2SH050	B-1	Y　・　L
		B-2	R　・　G
		B-3	B　・　W
		B-4	R　・　L
		B-5	Y　・　BR
		B-6	P　・　L
		B-7	O　・　W
		B-11	R-B　・　R-W
		B-12	W　・　BR
	2SH075	B-1	R　・　W
		B-2	L-B　・　L-Y
		B-3	BR　・　G
	2SH125	B-1	B　・　W
		B-2	L　・　L-R
		B-3	BR　・　G
		B-4	L　・　Y
		B-5	P　・　V
		B-6	G　・　R
	5SH125	BR-1	B　・　W ・　Y ・　G ・　BR
	5SH125	BR-2	R　・　L ・　V ・　O ・　P
	6SH030	G-2	G　・　Y ・　SB ・　P ・　V ・　L

电线种类一栏中的（　　）表示线芯种类。
护套颜色代码表示线芯颜色的差异。设定颜色的相关信息截止至2018年4月。
关于最新信息，请咨询本公司营业相关人员。
