耐热电线100℃屏蔽电线
SH-SX 汽车用缠绕屏蔽电线
用 途 | 汽车的低压电路接配线,用于需要对电子电路,传感器导线等进行屏蔽的部分。 |
---|---|
特 长 | 線是线芯使用AVSSX,对屏蔽部在屏蔽部将镀锡软铜电线呈螺旋状编织而成的屏蔽电线。 |

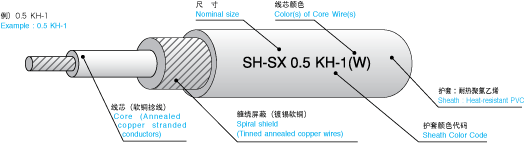

构造及性能

※点击图标,可显示标准色选定表。
电线种类 | 尺 寸 | 线芯 | 屏蔽 | 护套 | 参考重量 (g/m) |
标准包装 | 标准长度 (m) |
|||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
线芯种类 | 线芯根数 | 线芯捻线外径 (Approx.㎜) |
种类 | 单线根数/ 单线外径 (No./㎜) |
厚度 (mm) |
外径 (Approx.mm) |
||||||
![]() |
SH-SX | SHE050 | AVSSX 0.5f | 1C | — | 缠绕屏蔽 | 40/0.12 | 0.50 | 2.84 | 16 | 线把圈状 | 500 |
标准色选定表
电线种类 | 尺 寸 | 护套颜色代码 | 线芯颜色 |
---|---|---|---|
SH-SX (AVSSX) |
SHE050 | KH-1 | W |
KH-4 | L | ||
KH-5 | R-L | ||
KH-9 | B |
电线种类一栏中的( )表示线芯种类。
护套颜色代码表示线芯颜色的差异。 设定颜色的相关信息截止至2018年4月。
关于最新信息,请咨询本公司营业相关人员。
