额定温度100℃耐热电线

TVSSX　汽车用超薄壁型交联聚氯乙烯耐热低压电线

T : 镀锡导体   V : 聚氯乙烯   SS : 超薄壁型   X : 交联
发烟特性
用　途 在耐热性(100度)的环境下，用于汽车（4 轮，2 轮）低压电路配线。
特　长 TVSSX 的构造与AVSSX相同，在导体上进行镀锡，与AVSSX相比，是一种端子连接可靠性优异的电线。
符合　JASO　D608　标准

构造及性能

※点击图标，可显示标准色选定表。

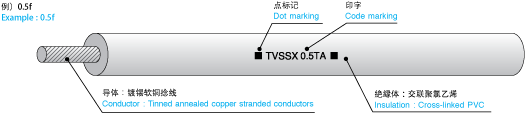

导体（镀锡软铜捻线） 绝缘体 成品外径(mm) 识别标记 额定温度
(℃)
＊1		 最大直流电阻
(20℃)
(mΩ/m)		 参考重量
(g/m)		 标准包装 标准长度
(m)
尺　寸 单线根数/
单线外径
(No./mm)		 截面积计算
(mm2)		 外径
(mm)		 厚度
(mm)		 标准 最厚 印字 点标记
0.35f 19/0.155 0.3585 0.8 0.3 1.4 1.5 - - 100 54.9 5 线把圈状 1,500
0.5f 19/0.19 0.5387 1.0 0.3 1.6 1.7 0.5TA 1pc. 100 38.8 7 线把圈状 1,000
0.75f 19/0.23 0.7894 1.2 0.3 1.8 1.9 - - 100 25.8 10 线把圈状 1,000
1.25f 37/0.21 1.282 1.5 0.3 2.1 2.2 - - 100 15.5 14 线把圈状 800
2f 37/0.26 1.964 1.8 0.4 2.6 2.7 - - 100 10.0 22 线把圈状 500

＊1额定温度指累积通电时间10,000小时基准下的导体最高容许温度。

允许电流[A]（JASO D609）

尺　寸 环境温度
20 30 40 50 60 70 80 90
0.35f 11 10 10 9 8 7 5 4
0.5f 14 13 12 11 10 8 7 5
0.75f 18 17 16 14 13 11 9 6
1.25f 25 24 22 20 18 15 12 9
2f 34 32 30 27 24 21 17 12

※允许电流指各种环境温度条件下，导体饱和温度达到容许的耐热温度。

标准色选定表

B BG BR G GR L LG O P R SB V W Y
黑色 米色 棕色 绿色 灰色 蓝色 浅绿色 橙色 粉红色 红色 天蓝色 紫色 白色 黄色

导体尺寸 0.35f
  辅条
B BG BR G GR L LG O P R SB V W Y
基础色 B ●
BG
BR
G       ●
GR
L
LG
O
P
R                   ●
SB
V
W                         ●
Y                           ●
返回页顶部

导体尺寸 0.5f
  辅条
B BG BR G GR L LG O P R SB V W Y
基础色 B ●   ● ●   ●   ●   ●     ● ●
BG
BR     ●
G ●     ●           ●     ● ●
GR         ●
L ●     ●   ●       ●     ● ●
LG
O               ●         ●
P ●     ●         ●       ●
R ●                 ●     ● ●
SB                     ●
V ●     ●   ●       ●   ● ● ●
W ●     ●   ●       ●     ●
Y ●     ●           ●       ●
返回页顶部

导体尺寸 0.75f
  辅条
B BG BR G GR L LG O P R SB V W Y
基础色 B ●   ● ●   ●   ●   ●     ● ●
BG
BR     ●
G ●     ●           ●       ●
GR
L ●     ●   ●       ●     ● ●
LG             ●
O           ●   ●
P                 ●       ●
R                   ●     ● ●
SB                     ●
V ●     ●           ●       ●
W
Y
返回页顶部

导体尺寸 1.25f
  辅条
B BG BR G GR L LG O P R SB V W Y
基础色 B ●
BG
BR     ●
G ●     ●           ●
GR         ●         ●
L           ●             ●
LG
O
P
R       ●           ●     ● ●
SB
V
W                         ●
Y                           ●
返回页顶部

导体尺寸 2f
  辅条
B BG BR G GR L LG O P R SB V W Y
基础色 B ●
BG
BR     ●             ●     ●
G
GR
L                   ●
LG
O
P
R                   ●       ●
SB
V
W
Y       ●

设定颜色的相关信息截止至2018年4月。
关于最新信息，请咨询本公司营业相关人员。
